VESIKIERTOISEN LATTIALÄMMITYKSEN ASENNUS.
Työnohjaajani opastivat alkuun ja antoivat pähkäillä rauhassa. Näin sen parhaiten oppii.
Asennuksessa tarvittavat materiaalit ja tarvikkeet: Lattialämmityskaapelia, kiinnikkeet kaapelin kiinnitykseen,
Työkalut: Mittanauha, vasara,
Kastelli talopaketti johon tuli vesikiertoinen lattialämmitys yläkertaan.
lämmityskaapelin asennusohje.
Kuten kuva itsessään kertoo niin vesikiertoisessa lämmityksessä kaapelin kiertotavalla on tärkeä merkitys siinä että lattia saadaan tasalämpöiseksi.
Lähtevä linja kiertää ensin ulkoreunaa ja palaa samaan tapaan takaisin. Näin saadaan ulkoseinustan kohtiin enemmän lämpöä kuin keskiosiin
Kun siirrytään keskemmälle lattiaa niin meno ja paluu linja kulkee aina vierekkäin jotta lattiaan ei tule lämpötilaeroja.
Kaapeliorja ja kaapelia 600m
kaapelin kiinnitys lähtenyt käyntiin. Tässä kohteessa kaapeli naulattiin lattia cybrocciin kiinni. Väleihin tehdään soirot cybrocista ja saneerauslaasti jonka päälle jälleen cybroc levy.
Makuuhuoneeseen tuli 2 piiriä. Toine olisi valmiina.
Nosto jakotukille joka puuttuu vielä.
Talon timpuri erkki tuli perässä ja laittoi cybroc soiroja väleihin.
Huoneeseen tuli kaksi lattialämmityspiiriä. Tässä toinen valmiina.
Kuva valitettavasti ylösalaisin mutta tässä kaavio jonka mukaan pistin putket kiinni. Kuvassa olevista pyöreistä ympyröistä selviää putkien etäisyys, linjojen määrä ja metrimäärä.
huoneen toinenkin piiri valmiina.
loppuksi urat täytetään saneerauslaastilla ja pistetään toinen levy päälle näin syntyy yhtenäinen rakenne.
Seuraava huone jonka sain tehtäväkseni. Sama homma eli kuvista katsomaan miten piirit tehdään.
Tämäkin huone kahdella eri piirillä.
Eka piiri valmiina.
Siinä huone valmiina ja viikko täynnä eli kotio kops.
STIEBEL ELTRON MAALÄMPÖPUMPUN ASENNUS.
Meidän osuus pumppuasennuksessa oli laitteen asentaminen paikoilleen, sähköt sekä maapiirin asennus. Paikallinen putkimies tekee loput .-
Pumpun yläosa. Koska laitteella oli painoa n 240kg niin irroitimme yläosan erikseen jotta saimme kapistuksen sisälle. Pumpun yläosassa ovat kompressori lauhdutin ja kiertovesipumput sekä "äly"
Alhaalta ylöspäin ensimmäinen pari: käyttövesi, seuraava lämmitys ja ylimpänä maapiirin kierto.
Keruupiiri
Supistus komposiitille
Keruupiirin mutasihti painemittari sekä ilmaus ja täyttöruuvit.
2 oikeanpuoleista keruupiirille.
Saksalaista teknistä innovaatiota: Liitokset pikalukituksella ja liitos on veden/paineenpitävä. Ei tarvita helmiä eikä mapressia. Liitoksen saa auki ja kiinni ilman että mitäään osia tarvii uusia.
Mutasihti pitää olla siten että koneelle menevä vesi/pirtuliuos menee sihdin kautta. jos on epäpuhtauksia vedessä niin laite ei rikkoudu. Putket tehty komposiitilla ja armaflex päällä.
Letkut jotka tulevat alhaalta ovat ilmaus letkuja. Vettä kierrätetään piirissä ja veden happipitoisuus laskee hiljalleen.
Pumppu ja säiliö josta liuosta kierrätetään. Koska käyttöönotolla ei ole kiirettä niin jätimme pumpun kierrättämään vettä ja palaamme uudelleen seuraavalla viikolla.
Maapiirin paisunta-astia
Helsinki jätkäsaari.
Kalustusta johon kuului joka huoneistossa rättipatterin asennus.
Tarvittavat materiaalit ja tarvikkeet: Kuivausteline (rättipatteri) kromiputkea, kulmia ja jatkoja 15mm, Patteriventtiilit, yhdistäjät, putkikannakkeita, proppuja, ruuveja.
Työkalut: Poravasara, Mapress puristin, jakoavain siirtoleukapihdit, putkikitti, pellava/hamppu, vatupassi ruuvinväännin. putkentaivutin, putkileikkuri.
Putket otettiin katosta alas ja patteri mitoitettiin paikoilleen.
Siinä valmiina..
Lattialämmitys jakotukkien kasaamista ja liittämistä pispalan putkipojilla-
Alla olevat piirit kuuluvat omakotitaloon ja näillä lämmitetään kellarin lattiaa sekä talon ulkopuolisia alueita. -ajoluiska, terassit ym.
Lämmityspiirit olivat 20mm ja syöttöputki 25mm. En pystynyt kytkemään syöttökaapelia koska tarvittavia liittimiä ei ollut.
Quick&easy menetelmä. Piirejä liitetään sopiva määrä yhteen ja tukki on valmis.

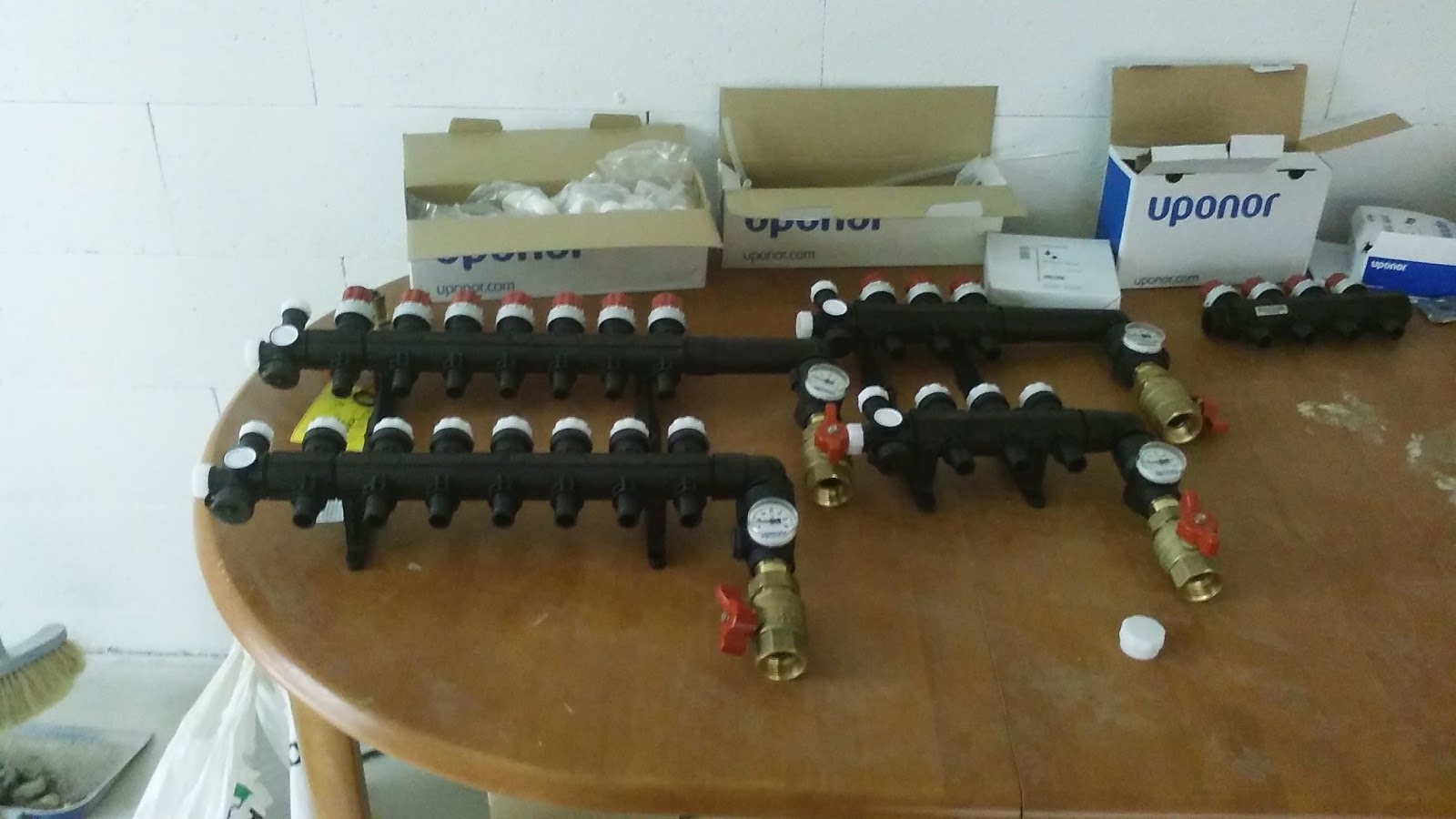

Lämmityspiirejä varten piti kasata kolme paria jakotukkeja (meno ja paluu)
Kaappi johon jakotukit asennetaan
Odottamassa seinälle nostoa
Seuraava kaappi..
Toinen kaapeista asennetaan tähän.
Kaappi kiinnitettynä seinään.
Tarvittavat työkalut: putken laajennustyökalu sekä katkaisupihdit.
Menopuoli kytkettynä
Sekä paluu
Seuraavan kaapin kytkentä

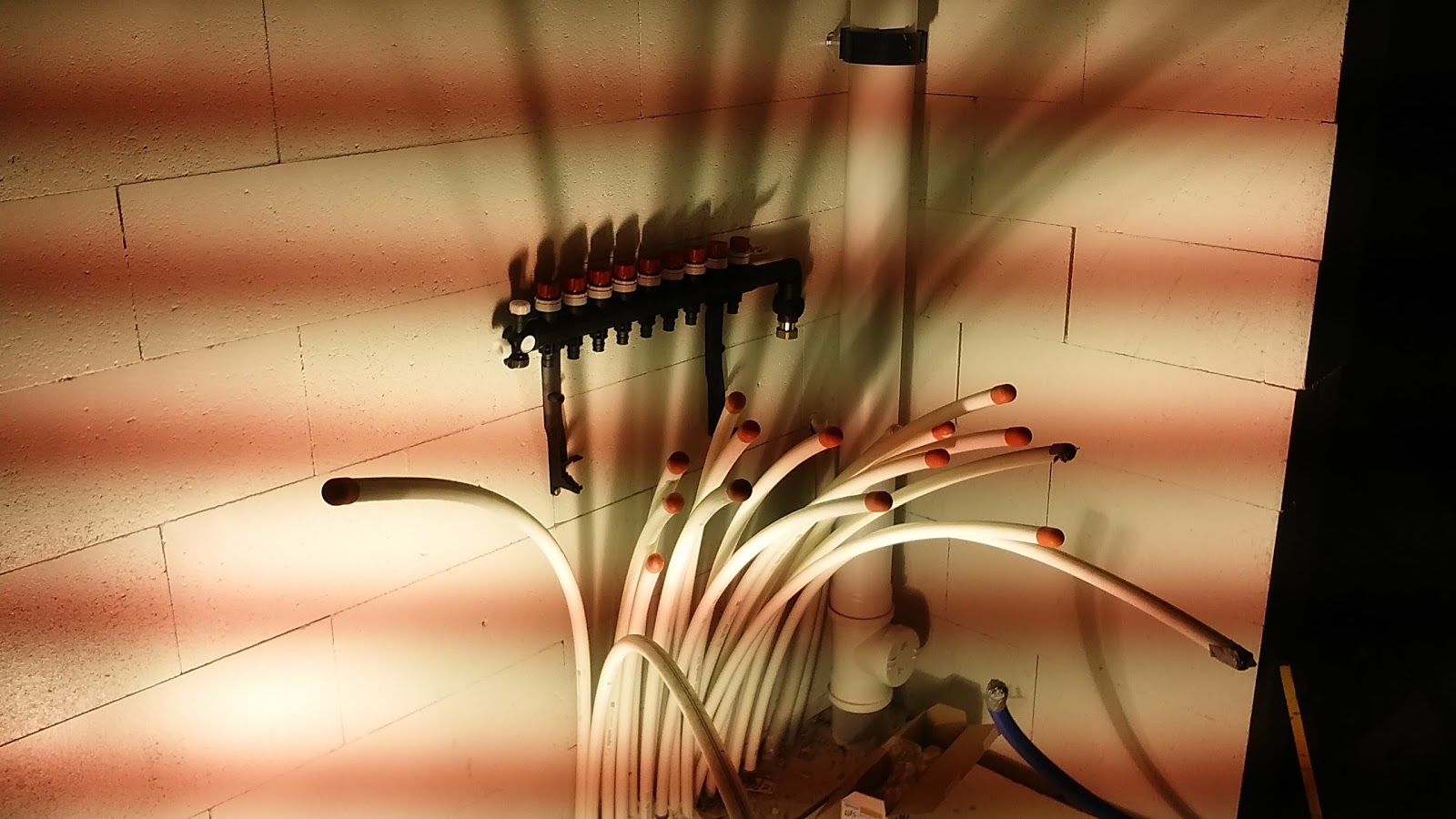

Kolmas ryhmä tuli tekniseen tilaa ja kiinnitettiin suoraan seinään.
Siinä
ILMAVESILÄMPÖPUMPUN ASENNUS: (KOTI)
Vilp asennetaan öljykattilan rinnalle siten että ei tule erillistä varaajaa vaan pelkkä levylämmönvaihdin joka lämmittää lämmitysverkosta palaavaa vettä. En keskittynyt niinkään käyttöveden lämmitykseen koska laskin sen olevan kuluna niin pieni.
ASENNUKSESSA TARVITTAVAT MATERIAALIT JA TARVIKKEET: VILP ulko- ja sisäyksikkö, kromiputkea 22mm, 3 kpl sulkuventtiili 3/4 10kpl puristuskulmia 22mm 2kpl helmiliitin 22mm, 2 kpl t-haara 22mm, putkikannakkeet,proppuja, turvakytkin, mmj 3kertaa 2.5m2, teline ulkoyksikölle. kylmäaineputkea.
TYÖKALUT:: Poravasara ja teriä. ruuvinväännin, jakoavain, siirtoleukapihdit, putkileikkuri, mapress puristin, putkikitti, pellava, vatupass,i mittanauha.
Sisäyksikön kannake passiin..
Putkiosien pakkaamista.
Tämä kohta puretaan. Kuvassa näkyvä putki tulee kiertovesipumpulta ja jatkaa ouman lämmönsäätimeen.
Liitännässä tärkeä työkalu, jos ei juota.
Ennen putken katkaisua kattila jännitteettömäksi, kiertovesipumppu pois päältä ja kattilasta vettä pois kunnes paine on laskenut nollaan.
Siinä linja katkaistuna. Tähän tulee haarat levylämmönvaihtimelle.
Keskellä oleva venttiili suljetaan niin vesi kulkee haaroista levarille. Jos lämmönvaihtimen joutuu ottamaan pois käytöstä esim korjauksen takia niin vanhaa linjaa voidaan käyttää.
Haarat levarille.
Sulkuventtiilit levarille.
Alla olevassa kuvassa levylämmönvaihdin kykettynä.
Siinä lämpöpiiri kytkettynä.
sihen reikä kylmäaineputkille.
15-20cm betonia. Veemäinen homma.
Päivitys jatkuu työn edetessä......
|
