Käyttövesi- ja viemärijärjestelmien asentaminen

OK-talotyömaa koivistonkylä Tampere.

Olimme koulun kanssa asentamassa käyttövesijärjestelmää eli hanakulmarasiat ja jakotukit paikoilleen, sekä liittämässä pex-putket niihin kiinni.

Asennuksessa tarvittavat materiaalit ja tarvikkeet:  Pex putkea (happidiffuusio suojattua). jakotukki jossa riittävä määrä piirejä sulkuventtiili jakotukille, hanakulmarasia, lautaa hanakulmarasian kiinnitykseen. jalkaruuveja jakotukin kiinnitykseen.

Työkalut: jakoavain, siirtoleukapihdit. katkaisupihdit pex putkelle,akkuporakone, reikäsaha eli ns kuppiterä hanakulmarasian asentamiseen, vatupassi, mittanauha,

Lisäksi tarvittiin pohjapiirustus 1/50 josta mitoitettiin vesipisteiden paikat.

Koivistonkylä Ok-talo

Valitettavasti lähtötilanteesta ei ole kunnon materiaalia mutta yllä olevassa kuvassa rasiat on porattu noin 55cm korkeuteen . Pex-putket on liitetty niihin ja koko paketti on kiinnitetty laudalla koolinkien väliin.

Siinä kuva vielä ylhäältä katsottuna.

Tekninen tila.
 Jakotukkien asennus ja pex putkien kiinnitys niihin.

Jakotukit paikoillaan ja pex-putket kiinnitetty niihin.
Jokainen paikalla ollut pääsi osallistumaan.

Pohjakuva

Koivistonkylä kohteena edelleen

Keittiön pesualtaan ja hanan asennus.

Työparina opiskelijakaveri jeremia johansson.

Altaan aukko ja hanakulmarasiat tehtynä.

Altaan mitoitus keskelle

Altaan kiinnitys hakasilla jotka ovat altaassa kiinni

 Hanan liitokset sekä pesualtaan poistoputket osittain asennettuna

Allas ja hana paikoillaan

Työ jäi osaltani hirman kesken eli altaan vesilukko ja viermäröinti ei tullut valmiiksi.

KÄYTTÖVESIPUTKIEN ASENNUSTA JOULUKUU 1-3.12

Ohjelmassa pex putkien asennusta. Työ oli varsin omatoimista johtuen työohjaajani muista työmaista.

Asuntoja oli neljä joihin piti laittaa keittiön, wc:n, suihkun lämminvesivaraajan, pesukoneen ja lavuaarin putket pex putkella. Lisäksi varaajalle piti asentaa vuoto/kondenssivesiputki

Materiaalit ja tarvikkeet. pex putkea, jakotukit, sulkuventtiilit, asuntokohtaiset vesimittarit, hanakulmarasioita, 32mm viemäriputkea varaajan kondenssiveden poistolle, 32mm viemärikulmia, lautaa, ruuveja, pellavaa ja kittiä jakotukkien kasaamiseen.

Työkalut: jakoavain siirtoleukapihdit, mittanauha, vatupassi, akkuruuvinväännin, koeponnistuslaite,

työmaakohde tapionkatu 27

Sama rakennus

Pohjapiirustus josta mittasin putkien paikat

Tyhjä seinä odottamassa putkitusta

Lämminvesivaraajan pex-putket ja kondenssivesiputki asennettuna

Lavuaarin ja wc:n pex putket sekä varaajan vuotoputki.

Yhden asunnon putket odottamassa kiinnitystä jakotukkiin.

Jakotukit ja vesimittarit jotka pakkasin

Kylmä vesi asennettuna

 Jakotukit paikoillaan

Lopuksi tein painemittauksen ja liitokset pitivät.

Kyseinen työ kohdistui neljään asuntoon.

OSMONTIE KELLARI  (Koti)

Kellari wc:n rakennusprojekti.

Putket paikoillaan odottamassa kalustusta.

Tori .fi löytö Pesuallas ja taso.
Reiät päätyyn että saa putket läpi

Kupariputket taivutettuna.

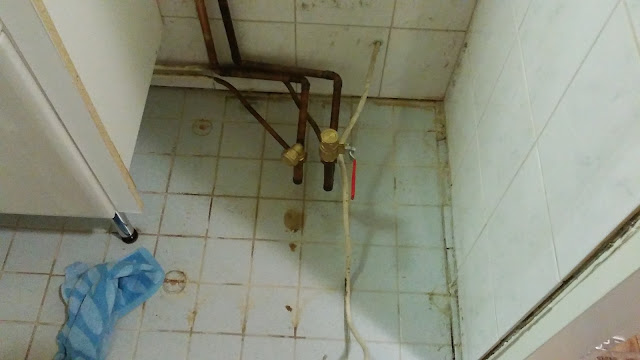

Vanhat putket johon liitetään uusi pesuallas

Pytty nostettuna paikoilleen odottamassa silikonia allensa

 Putket altaalle

 Liitos vanhoista putkists

Pytyn uudet tasotiivisteet

Sellaiseksi se tuli.

Kylpyhuoneen viemäriputkien asennus. Uudisrakennus kastelli talo porin isojoenrannalla.

Materiaalit ja tarvikkeet: viemäriputkea 110mm ja 75mm, viemärikulmia 110mm / 45astetta, viemärikulmia 75/45astetta, supistusmuhvi 110/75mm,  lattikaivo. glidex liukuainetta.

Työkalut: saha putkenkatkaisuun,  mittanauha, vatupassi, akkuruuvinväännin ja ruuveja.

Kastelli  talopaketti  yläkerran kph. viemäröinti eli wc, lavuaari ja suihkun lattiakaivo paikoilleen.

Mukava homma, sain toimia itsekseni,

Talon timpuri Erkki antoi kommenttia joihinkin kysymyksiin .



Siinä pohjakuva josta mittasin kalusteiden paikat.

Kuvassa ylhäällä viemäriputki johon pitäisi rakentaa jatkoa.

Viemärilinjaa valmistumassa.

 Kuvassa näkyy kattoniskassa viivat k300 jaolla  jaka tarkoittaa että kyseiseen linjaan tulee vielä kakkosnelkku syrjälleen jonka päälle tulee itse lattia. (pari kipsilevyä ja lämmitysjohto väliin). Omat putkivetoni jouduin suunnittelemaan siten että ne osuvat koolauksen väliin.

Tuollainen siitä tuli. Ylösnostot tuetaan vielä kakkosnelosiin kunhan timpuri saa ne paikoilleen. Lattiakaivon lopullinen korko haetaan korokerenkaalla.

Vesilukko joka ei ala haisemaan. Mahdollistaa normaali lattiakaivon käytön kuivakaivona. Kohteeseen laitettiin kyseinen vesilukko ilmeisesti oletetun vähäisen käyttötarpeen vuoksi.

Muutaman varaajan kytkeminen sekä muuta kalustamista. Paikkkana edelleen tapion katu saneerauskohde.

Työohjaajani proppasi varaajia paikoilleen ja kytkin putket kahteen varaajaan

Syöttösekoitusventtiili ja varoventtiili paketti joka tuli varaajan mukana.

 Varaajan pohja

 Sellainen siitä tuli



Toinen varaaja kytkettynä.

SEURAAVA VARAAJA (sama homma)

Viikonloppu painoi päälle ja kondenssivesipoistoputki jäi kytkemättä.

KEITTIÖN HANAN KYTKENTÄ

Siinä ois mesta

 Hanan reikä oli valmiina joten ei tarvinnut tehdä itse,

 Viemäriosat

 Hana

 Viemäri ja hana paikoillaan

 LAVUAARIN KYTKENTÄ

 hana ja bidee

Lavuaari

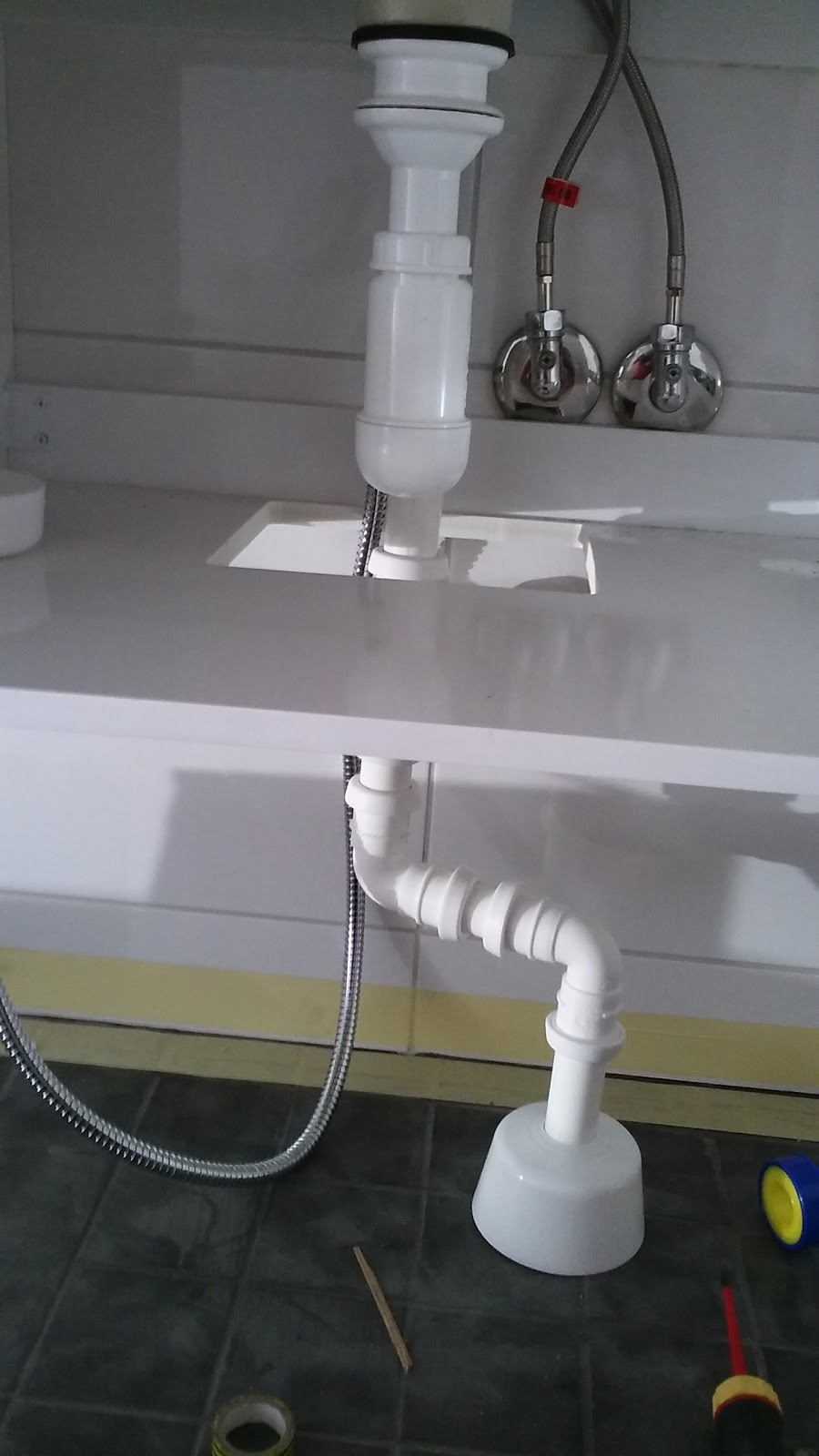

 Viemäriputkea asennettuna

 Pesukoneen tyhjennysputken liitin asennettiin väliin.

Ylempi putki joka tulee seinästä on varaajan/iv koneen kondenssiputki.

Siinä hän valmiina. Tein kahteeen muuhun asuntoon samat kytkennät. Lavuaarit oli valmiina paikoillaan.

KEITTIÖN HANAN ASENNUS

 Siihen reikä

 12mm terällä alkureikä

 Lävistäjä paikoillaan.

 Reikä valmiina.

Hana kytkettynä.  Ei järin nätti mutta jotkin jatkot piti tehdä.

VARAAJAN VAIHTO JÄLLEEN PORI VANHAKOIVISTO

Vaihdoimme vanhan 300litran varaajan uuteen. Varaajassa ei itsessään ollut vikaa mutta kiinteistöön tehdään remontti jossa vanhaa pohjalaattaa nostetaan uretaanilla. Valitettavasti en huomannut ottaa kuvaa mutta seinät olivat pysyneet paikoillaan ja lattia oli painunut n 2cm. tämän remontin yhteydessä vaihdetaan uudet silikonit ja vanha varaaja sai kyytiä.

Koska olimme asiakkaan luona niin työ tehtiin yhteistyönä työpaikkaohjaajan kanssa eli hommia oli tasapuolisesti.

Sähköt pois. . -kolmevaiheinen varaaja 3000w.

Ylläolevasta kuvasta näkee raon mikä on tullut seinän ja lattian väliin. Tässä se oli vielä pieni. Valutimme vedet varoventtiilin kautta pois syöttämällä paineilmaa hanasta.

Kuvassa varaaja poistettuna. ja putket tulpattuna jotta vedet saadaan päälle remontin ajaksi.

Kaksi päivää myöhemmin:

 Lattia nostettu oikeaan korkoon. Liimamassa ja silikonit asennettuna ja varaaja paikoilleen.

 Jäspi..

 Vanhat putket ja uusi varaaja.  -Joutuu hiukan muokkaamaan putkia

 Kolmivaihev kytkentä ja vanha sellainen. Johtojen väriin ei voi luottaa eli sininen ei ole tässä nolla vaan yksi vaiheista. syötössä on neljä karvaa kolme vaiheita ja yksi maa. nolla saadaan aikaiseksi lenkittämällä maa N liittimeen.

 Kytkentäjohto.

 Putkien kytkentä: kylmä vesi saatin paikoilleen ilmaan muutoksia. Lämpimään linjaa jouduttiin puristamaan muutama puristusosa. Lisäksi varoventtiili oli ajanut vettä ennen lattialle ja nyt se johdettiin altaan viemäriin.

Ylivuotoputki

Varaajan vaihtotyö.

Vanha varaaja oli alkanut vuotamaan ja kävimme porukalla vaihtamassa sen.

Vanhat putkiliitännät

Vanhat putket poikki ja uudet sulut paikalleen.

Syöttösekoitusventtiili jonka jouduimme liittämään. (Varaajan mukana tulee osat mutta niitä ei ole kasattu valmiiksi)

Uusi varaaja paikoillaan. koska kuparia ei ollut mukana niin päätös että vanhat putket uusiokäyttöön ja lopputulos oli tämä. Itse olisin uusinut putket mutta toiset määräävät

.  Syöttö oli kumikaapelia ja pistotulppa päässä eli teimme n.s puolikiinteän asennuksen eli johto sai jäädä roikkumaan.  Kytkentä oli  yksivaiheinen (1500w).  Vaihe nolla ja kevi.

PIENIMUOTOINEN HANAN ASENNUS KOTONA

Kylpyhuoneeseen piti alunalkujaan tulla poreamme  ja kun siitä luovuttiin niin suihkuhanaakaan ei sit tarvittu. Paikka on kuitenkin kauniimman näköinen hana paikoillaan.

Hanakulmien peitekromit olivat liian syviä joten piti hieman modifioida.
Toinen vaihtoehto olis ollu et lähtee hakemaan uusia osia.

Ylimääraiset pois.

Siinä hän paikoillaan

GEBERIT SEINÄ WC:N ASENNUS:

Talom timpuri oli tehnyt rungon valmiiksi ympärille eli meidän tehtäväksi jäi kiinnittää itse wc sekä putket. Työ tehtiin kimpassa työohjaajani jarin kanssa.

wc:n paikka

 wc:n kiinnityskisko asennettuna sekä reikä pex putken reikä.

Alakiinnikkeet ja jalat asennettuna.

wc:n koneisto ja pex putki odottamassa liittämistä.

Viemäri putket liitettynä. pex putki liitettiin myös. Valitettavasti kuva unohtui.

Lopuksi testattiin liitoksen liitoksen pitävyys.

Meidän osalta homma kunnossa toistaiseksi eli asiaan palataan sen jälkeen kun seinä on rakennettu ja voimme asentaa istuimen paikoilleen.

SUIHKUHANAN ASENNUS TAPIONKATU SANEERAUSKOHDE.

Siinä asennettavaa

Reikien proppaus 6mm terällä

Suihkutangon kannakkeet. Silikoni  tuli reikiin.

Hana

Sellainen. Samanlainen hana tuli osaltani kahteen asuntoon. Työnohjaajani teki muut. (6kpl)

HELSINKI JÄTKÄSAARI KERROSTALOTYÖMAA.

3 viikkoa kalustusta kromiputkella. Ajankohta elokuun loppu 2016 - syyskuu ja harjoittelupaikkana Pispalan putkipojat

Kyseinen talo. Paikallavalettu kokonaisuus.

Putkitukset tehtiin pintaan kylpyhuoneissa ja sieltä otettiin haarat keittiöön hanalle ja apk:lle.

Siitä pitäisi lähteä viemään putkea.

Kuvassa näkyvä lämpölinja pitää kytkeä rättipatterille.

Osaan kylpyhuoneista tehtiin pelkät alaslaskut jotta timpurit pääsivät lyömään kattoja umpeen.

Pohjakuva josta näki kalusteiden paikat.

Oli pakko ottaa kuva. En tiedä onko sähkärillä mennyt putkeen tässä.

Suihkun paikka

Siinä paikoillaan..

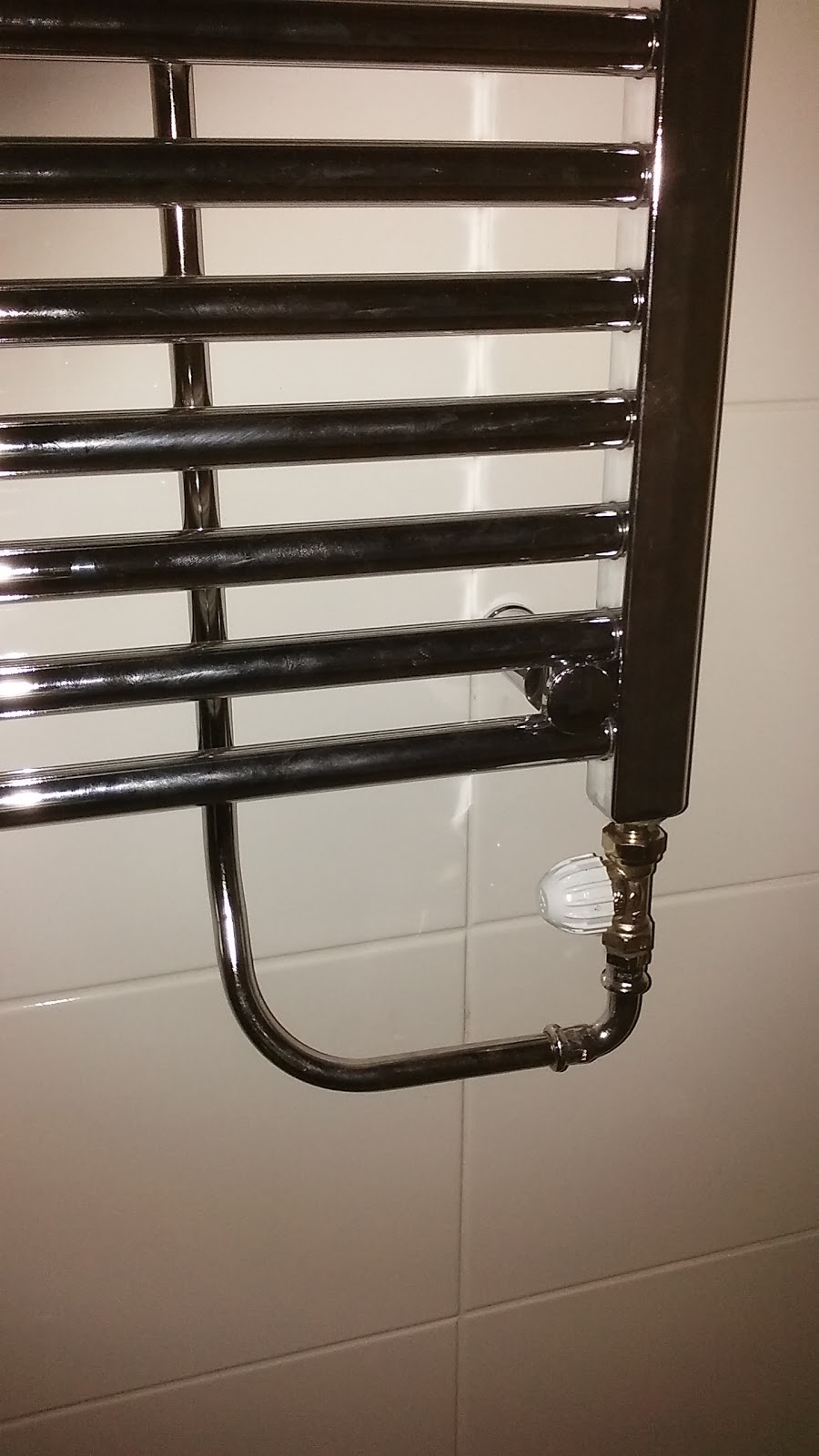

Rättipatterin kytkentää.

Siinä valmiina..

Lavuaari ja hana piti myös kytkeä.

Jokaisessa huoneistossa oli oma iv-kone jonka kondenssiputki piti kytkeä.

Lopuksi keittiön hanan kytkentä

Näissä merkeissä 3 viikon ajan.

Viemäriputkitusta pispalan putkipojilla.

Putki oli polar plast oy:n desibeliviemäriä.

Ensin kannakkeet kiinni seinään.

 Sitten putkitus. -Kuvassa näkyy maalämpöpiirit.

Seuraava linja.

 Siinä valmiina

Siinä vielä yksi linja valmiina.
